1.分类

2.UML语言

Unified Modeling Language (UML) 是一种用于软件系统设计的标准建模语言。它提供了一套图形化的符号和规则，用于描述系统的结构和行为。UML 的设计目标是提供一个通用、标准的建模语言，以便软件开发人员、业务分析师和系统设计师之间可以共享和理解系统设计的信息。

UML 从目标系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动图、时序图、协作图、构件图、部署图等 9 种图。

这里介绍一下类图

类图

基本概述

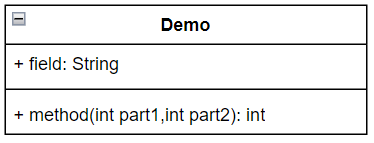

类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。

类图是一种用于可视化和描述软件系统中的类、属性、方法和它们之间关系的工具。

属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：

• +：表示public
• -：表示private
• #：表示protected

属性的表示方式是： 可见性 名称 ：类型 [ = 缺省值（初始化值）]

方法的表示方式是： 可见性 名称(参数列表) [ ： 返回类型]

关系的表示方式

关联关系（Association）

• 类之间的静态关系，表示一个类对象与另一个类对象之间的连接。
• 可以是双向的或单向的，通常用实线表示。
• 例如，书籍（Book）类与作者（Author）类之间的关联关系。

关联又可以分为单向关联，双向关联，自关联。

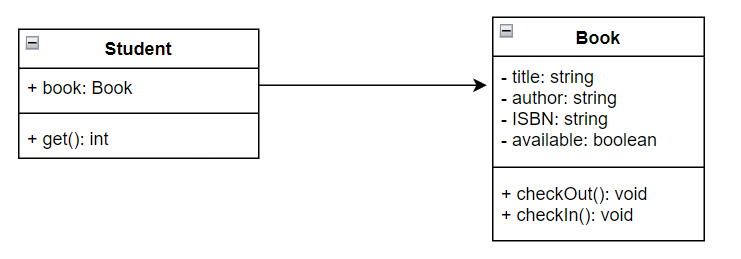

1.单向关联

在UML类图中单向关联用一个带箭头的实线表示。

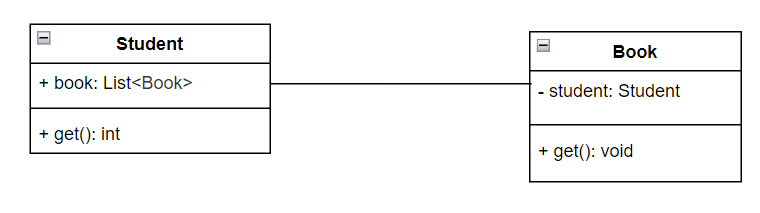

2.双向关联

双向关联就是双方各自持有对方类型的成员变量。

在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Student类中维护一个List<Book>，表示一个学生可以借阅多本书；在Book类中维护一个Student类型的成员变量表示这本书被哪个学生所借阅。

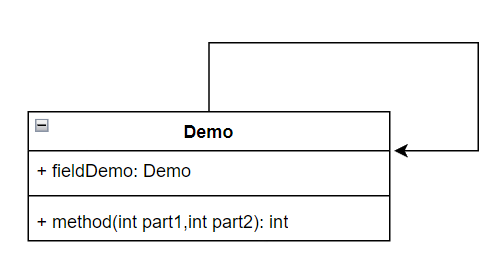

3.自关联

在UML类图中用一个带有箭头且指向自身的线表示自关联。比如下图就是Demo类包含类型为Demo的成员变量，也就是“自己包含自己”。

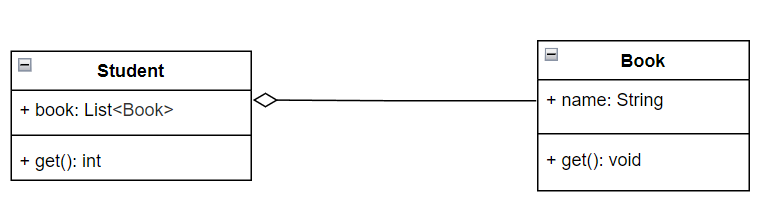

聚合关系（Aggregation）

• 表示整体与部分之间的关系，是一种强关联关系。
• 通常用空心菱形表示整体，箭头指向部分。
• 聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学生与书本的关系，学生有书籍。

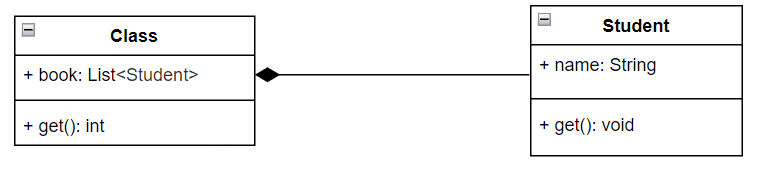

组合关系（Composition）

• 表示整体与部分之间的关系，是一种更强烈的聚合关系。
• 通常用实心菱形表示整体，箭头指向部分。
• 整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。
• 例如，一个班级（Class）由多个学生（Student）组成，学生与班级之间的关系通常是组合关系。

依赖关系（Dependency）

• 表示一个类的实现依赖于另一个类的定义。
• 是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。
• 通常用虚线箭头表示，箭头指向被依赖的类。
• 例如，一个方法中使用了另一个类的对象作为参数，表示依赖关系。
• 在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

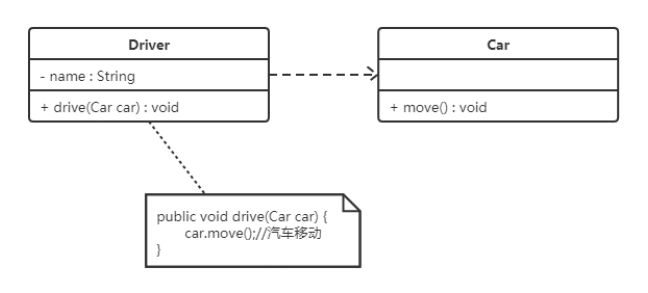

依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。下图所示是司机和汽车的关系图，司机驾驶汽车：

继承关系（Inheritance）

• 表示类之间的继承关系，子类继承父类的属性和方法。
• 继承关系是对象之间耦合度最大的一种关系
• 通常用空心三角形箭头指向父类。
• 例如，派生类（DerivedClass）继承自基类（BaseClass）。

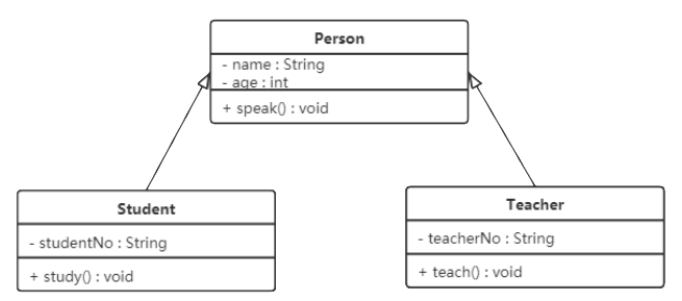

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下图所示：

实现关系

实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

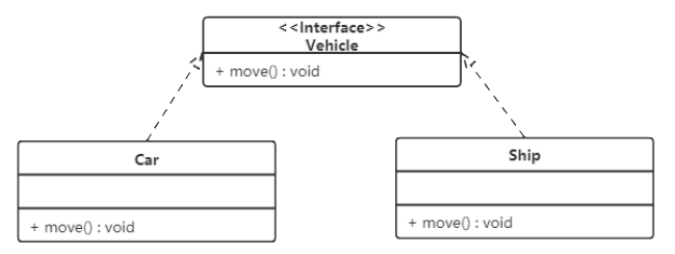

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具，如图

3.设计原则

软件设计原则是一系列指导性原则，旨在帮助软件开发人员设计出可维护、可扩展、可重用、可理解和高效的软件系统。

开放封闭原则

开放封闭原则（Open/Closed Principle，OCP）：软件实体（类、模块、函数等）应该对扩展开放，对修改关闭。这意味着可以通过扩展现有代码来添加新功能，而无需修改已有代码。

可以使用接口和抽象类来实现。

因为抽象灵活性好，适应性广，只要抽象的合理，可以基本保持软件架构的稳定。而软件中易变的细节可以从抽象派生来的实现类来进行扩展，当软件需要发生变化时，只需要根据需求重新派生一个实现类来扩展就可以了。

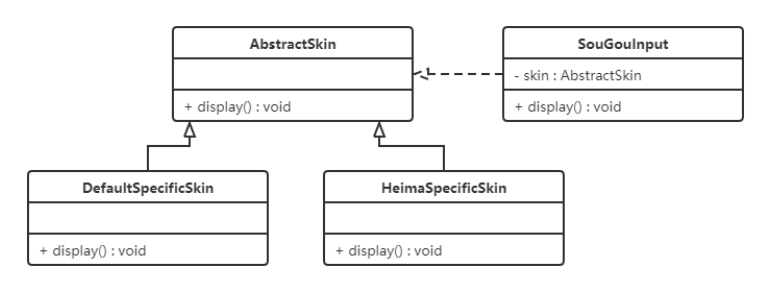

可以为其定义一个抽象类（AbstractSkin），而每个具体的（DefaultSpecificSkin和HeimaSpecificSkin）是其子类。用户可以根据需要选择或者增加新的实现，而不需要修改原代码，所以它是满足开闭原则的。

里氏替换原则

里氏替换原则（Liskov Substitution Principle，LSP）：子类型必须能够替换其基类型（父类）的任何实例，而不影响程序的正确性。换句话说，派生类必须能够替代其基类使用。

子类可以扩展父类的功能，但不能改变父类原有的功能。换句话说，子类继承父类时，除添加新的方法完成新增功能外，尽量不要重写父类的方法。

代码：

package com.dreams.principles.demo2.demo;

// 基类 Shape
abstract class Shape {
    public abstract double area();
}

// 矩形类 Rectangle 是 Shape 的子类
class Rectangle extends Shape {
    private double width;
    private double height;

    public Rectangle(double width, double height) {
        this.width = width;
        this.height = height;
    }

    @Override
    public double area() {
        return width * height;
    }
}

// 正方形类 Square 也是 Shape 的子类
class Square extends Shape {
    private double side;

    public Square(double side) {
        this.side = side;
    }

    @Override
    public double area() {
        return side * side;
    }
}

// 客户端代码
public class Main {
    // 打印形状的面积
    public static void printArea(Shape shape) {
        System.out.println("Area: " + shape.area());
    }

    public static void main(String[] args) {
        Rectangle rectangle = new Rectangle(5, 4);
        Square square = new Square(5);

        printArea(rectangle); // 输出矩形的面积
        printArea(square);    // 输出正方形的面积
    }
}

在上面的示例中，Rectangle 类和 Square 类都是 Shape 类的子类，并且它们都实现了 area() 方法来计算自己的面积。在客户端代码中，通过接收 Shape 类的实例作为参数，实现了对不同形状（矩形和正方形）的面积计算，而不需要关心具体是哪种形状。

这样的设计就符合了里氏替换原则，因为客户端代码无需知道具体的子类类型，只需知道它们都是 Shape 类的实例，可以替换使用，而且不会影响程序的正确性。

依赖倒置原则

依赖倒置原则（Dependency Inversion Principle，DIP）：高层模块不应该依赖于低层模块，而是应该依赖于抽象。抽象不应该依赖于具体实现，具体实现应该依赖于抽象。这可以通过依赖注入等方式实现。

代码：

package com.dreams.principles.demo3.demo;

// 定义一个抽象接口
interface Switch {
    void turnOn();
    void turnOff();
}

// 低层模块，实现了 Switch 接口的具体细节
class LightSwitch implements Switch {
    public void turnOn() {
        System.out.println("Light is turned on");
    }

    public void turnOff() {
        System.out.println("Light is turned off");
    }
}

// 高层模块，依赖于抽象接口 Switch
class ElectricPowerSwitch {
    private Switch appliance;
    private boolean on;

    public ElectricPowerSwitch(Switch appliance) {
        this.appliance = appliance;
        this.on = false;
    }

    public boolean isOn() {
        return on;
    }

    public void press() {
        boolean checkOn = isOn();
        if (checkOn) {
            appliance.turnOff();
            on = false;
        } else {
            appliance.turnOn();
            on = true;
        }
    }
}

// 客户端代码
public class Main {
    public static void main(String[] args) {
        // 创建一个 LightSwitch 对象
        Switch lightSwitch = new LightSwitch();

        // 使用 ElectricPowerSwitch 控制 LightSwitch
        ElectricPowerSwitch powerSwitch = new ElectricPowerSwitch(lightSwitch);

        // 开关灯
        powerSwitch.press();
        powerSwitch.press();
    }
}

在这个示例中，Switch 是一个抽象接口，定义了开关的操作。LightSwitch 类是一个具体的低层模块，实现了 Switch 接口。ElectricPowerSwitch 类是高层模块，它依赖于抽象接口 Switch，而不是直接依赖于具体实现LightSwitch 。

这样，如果以后需要将开关控制其他设备，只需要编写新的实现 Switch 接口的类即可，而不需要修改 ElectricPowerSwitch 类的代码，符合依赖倒置原则。

接口隔离原则

接口隔离原则（Interface Segregation Principle，ISP）：客户端不应该依赖于它不使用的接口。一个类对另一个类的依赖应该建立在最小的接口上，而不是依赖于不需要的接口。

它强调“客户端不应该被迫依赖于它不使用的接口”。简而言之，ISP 要求将臃肿的接口拆分成更小的、更具体的接口，以便客户端只需了解与其相关的方法。

代码：

package com.dreams.principles.demo4;

// 定义一个接口，包含了一组操作电动车的方法
interface ElectricVehicle {
    void start();
    void accelerate();
    void stop();
}

// 实现接口的类 ElectricCar
class ElectricCar implements ElectricVehicle, Chargeable {
    public void start() {
        System.out.println("Starting the electric car");
    }

    public void accelerate() {
        System.out.println("Accelerating the electric car");
    }

    public void stop() {
        System.out.println("Stopping the electric car");
    }

    public void charge() {
        System.out.println("Charging the electric car");
    }
}

// 实现接口的类 ElectricScooter
class ElectricScooter implements ElectricVehicle, Chargeable {
    public void start() {
        System.out.println("Starting the electric scooter");
    }

    public void accelerate() {
        System.out.println("Accelerating the electric scooter");
    }

    public void stop() {
        System.out.println("Stopping the electric scooter");
    }

    public void charge() {
        System.out.println("Charging the electric scooter");
    }
}

// 定义一个只包含充电方法的接口 Chargeable
interface Chargeable {
    void charge();
}

// 仅实现 Chargeable 接口的类，只关注充电操作
class ElectricCarCharger implements Chargeable {
    public void charge() {
        System.out.println("Charging the electric car");
    }
}

// 客户端代码
public class Main {
    public static void main(String[] args) {
        ElectricCar electricCar = new ElectricCar();
        electricCar.start();
        electricCar.accelerate();
        electricCar.stop();

        ElectricScooter electricScooter = new ElectricScooter();
        electricScooter.start();
        electricScooter.accelerate();
        electricScooter.stop();

        ElectricCarCharger carCharger = new ElectricCarCharger();
        carCharger.charge();
    }
}

在这个示例中，原先的 ElectricVehicle 接口将电动车的所有操作方法都定义在一个接口中，但是电动车可能只需要部分操作方法，比如 ElectricCar 和 ElectricScooter 都需要充电、启动、加速和停止，但是 ElectricCarCharger 类只关注充电操作。

为了遵守接口隔离原则，我们将 ElectricVehicle 接口拆分为 ElectricVehicle 和 Chargeable 两个接口，这样 ElectricCar 和 ElectricScooter 只需要实现与其相关的接口方法，而 ElectricCarCharger 则只需要实现 Chargeable 接口。这样可以降低接口的耦合性，使得接口的实现类不会受到无关的方法的影响。

迪米特法则

迪米特法则（Law of Demeter，LoD，又称最少知识原则）：一个对象应该对其他对象有尽可能少的了解，不应直接调用其它对象的内部方法，而应通过接口来实现间接调用。

如果两个软件实体无须直接通信，那么就不应当发生直接的相互调用，可以通过第三方转发该调用。其目的是降低类之间的耦合度，提高模块的相对独立性。

迪米特法则的核心思想是降低类之间的耦合性，使得系统更加灵活、易于维护。它的主要目标是：

1. 减少对象之间的依赖关系，降低耦合度。
2. 隐藏系统的实现细节，提高模块的独立性和复用性。
3. 减少对象之间传递的消息数量，避免出现过于复杂的调用链。

迪米特法则的具体实现包括以下几个方面：

• 对象之间只与直接的朋友通信：一个对象的方法中只调用以下几种对象：当前对象本身、当前对象的成员对象、当前对象所创建的对象、当前对象的方法参数等，这些对象同当前对象存在关联、聚合或组合关系，可以直接访问这些对象的方法。
• 如果两个软件实体无须直接通信，那么就不应当发生直接的相互调用

代码：

package com.dreams.principles.demo5;

import java.util.ArrayList;
import java.util.List;

// 学生类
class Student {
    private String name;
    private int id;

    public Student(String name, int id) {
        this.name = name;
        this.id = id;
    }

    public String getName() {
        return name;
    }

    public int getId() {
        return id;
    }
}

// 班级类
class Classroom {
    private List<Student> students;

    public Classroom() {
        this.students = new ArrayList<>();
    }

    public void addStudent(Student student) {
        students.add(student);
    }

    public void printStudents() {
        for (Student student : students) {
            System.out.println("Student ID: " + student.getId() + ", Name: " + student.getName());
        }
    }
}

// 学校类
class School {
    private List<Classroom> classrooms;

    public School() {
        this.classrooms = new ArrayList<>();
    }

    public void addClassroom(Classroom classroom) {
        classrooms.add(classroom);
    }

    public void printAllStudents() {
        for (Classroom classroom : classrooms) {
            classroom.printStudents();
        }
    }
}

// 客户端代码
public class Main {
    public static void main(String[] args) {
        Student student1 = new Student("Alice", 1);
        Student student2 = new Student("Bob", 2);

        Classroom classroom1 = new Classroom();
        classroom1.addStudent(student1);
        classroom1.addStudent(student2);

        School school = new School();
        school.addClassroom(classroom1);

        school.printAllStudents();
    }
}

在这个示例中，学校类 School 并不需要了解学生类 Student 的具体细节，它只与班级类 Classroom 进行交互。班级类 Classroom 负责管理学生，并且也不需要了解学生类的具体细节。这样就遵守了迪米特法则，每个类只与直接的朋友类进行交互，降低了耦合度，提高了代码的灵活性和可维护性。

合成/聚合复用原则

合成/聚合复用原则（Composite/Aggregate Reuse Principle，CARP）：尽量使用合成/聚合，而不是继承来达到代码复用的目的。继承会导致类之间的强耦合，而合成/聚合则能够降低耦合度。

强调在系统设计中应该优先使用合成/聚合关系而不是继承关系来达到代码复用的目的。

继承复用虽然有简单和易实现的优点，但它也存在以下缺点：

• 继承复用破坏了类的封装性。因为继承会将父类的实现细节暴露给子类，父类对子类是透明的，所以这种复用又称为“白箱”复用。
• 子类与父类的耦合度高。父类的实现的任何改变都会导致子类的实现发生变化，这不利于类的扩展与维护。
• 它限制了复用的灵活性。从父类继承而来的实现是静态的，在编译时已经定义，所以在运行时不可能发生变化。

合成/聚合复用原则的核心思想是通过对象组合（Composition）或聚合（Aggregation）的方式来实现代码复用，而不是通过继承（Inheritance）。这样做的好处包括：

• 它维持了类的封装性。因为成分对象的内部细节是新对象看不见的，所以这种复用又称为“黑箱”复用。
• 降低类之间的耦合度：合成/聚合关系比继承关系更松散，可以在类的成员位置声明抽象，减少了类之间的依赖关系，提高了系统的灵活性和可维护性。
• 更好地支持变化：通过合成/聚合关系可以更灵活地添加、删除或替换组件，而不会影响到其他部分的代码。

合成/聚合复用原则的具体实现包括以下几个方面：

• 优先使用合成/聚合关系来实现代码复用，而不是继承关系。
• 尽量将类之间的关系设计为合成/聚合关系，避免过度使用继承。
• 避免创建过深的继承层次结构，以免增加系统的复杂度和耦合度。

代码：

package com.dreams.principles.demo6;

// 轮子类
class Wheel {
    private int size;

    public Wheel(int size) {
        this.size = size;
    }

    public int getSize() {
        return size;
    }
}

// 引擎类
class Engine {
    private String type;

    public Engine(String type) {
        this.type = type;
    }

    public String getType() {
        return type;
    }
}

// 车辆类，使用合成关系
class Vehicle {
    private Wheel[] wheels;
    private Engine engine;

    public Vehicle(int wheelCount, String engineType) {
        this.wheels = new Wheel[wheelCount];
        for (int i = 0; i < wheelCount; i++) {
            wheels[i] = new Wheel(20); // 假设所有轮子大小相同
        }
        this.engine = new Engine(engineType);
    }

    public void start() {
        System.out.println("Vehicle starts with " + engine.getType() + " engine.");
    }

    // 其他车辆相关方法...
}

// 客户端代码
public class Main {
    public static void main(String[] args) {
        Vehicle car = new Vehicle(4, "Gasoline");
        car.start();
    }
}

在这个示例中，Vehicle 类使用了合成关系，它包含了 Wheel 和 Engine 对象作为成员变量，而不是通过继承来实现车辆的复用。这样设计可以更灵活地管理车辆的组件，例如可以轻松地替换轮子或引擎，而不会影响到其他部分的代码。

当然，这里的 Wheel 和 Engine 成员变量更加推荐是接口或者抽象类，而实际使用在传入Wheel 和 Engine的实现类，这样才更加灵活，才符合依赖倒转原则。
