代码、内容参考来自于包括《操作系统真象还原》、《一个64位操作系统的设计与实现》以及《ORANGE’S：一个操作系统的实现》。
1.概述
CPU与外设通信的桥梁就是IO接口。对于硬盘也一样。
CPU针对硬盘的 IO 接口就是硬盘控制器。
我们需要通过读写硬盘控制器的端口让硬盘工作，端口就是位于IO控制器上的寄存器，此处的端口是指硬盘控制器上的寄存器。

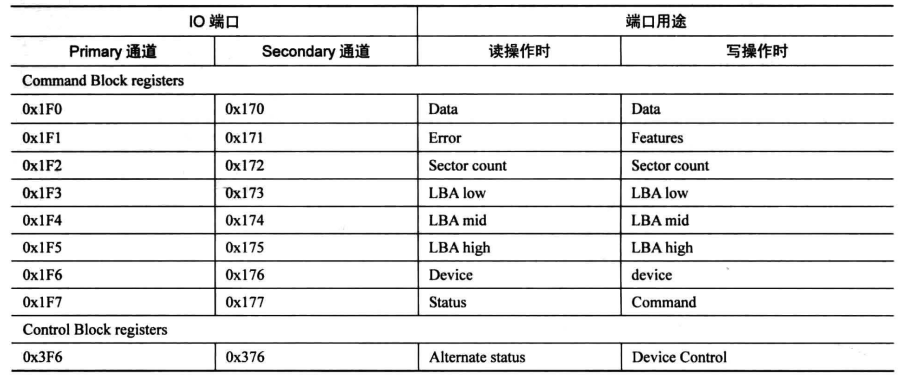

常用的硬盘控制器主要端口寄存器如下图：
端口可以被分为两组，Command Block registers和Control Block registers。 Command Block registers用于向硬盘驱动器写入命令字或者从硬盘控制器获得硬盘状态，Control Block registers 用于控制硬盘工作状态。
端口是按照通道给出的，一个通道上的主、从两块硬盘都用这些端口号。 要想操作某通道上的某块硬盘，需要单独指定。 比如上面有个叫device的寄存器，顾名思义，指的就是驱动器设备，也就是和硬盘相关。 不过此寄存器是8位的，一个通道上就两块硬盘，指定哪一个硬盘只用1位就够了，寄存器可是很宝贝的资源，不能浪费，所以此寄存器是个杂项，很多设置都需集中在此寄存器中了，其中的第4位，便是指定通道上的主或从硬盘， 0为主盘， 1为从盘。
端口用途在读硬盘和与硬盘时还是有点区别的，比如拿Primary通道上的0x1F1端口来说，读操作时，若读取失败，里面存储的是失败状态信息，所以称为error寄存器，并且0x1F2端口中存储未读的扇区数。写操作时就变成了feauture寄存器，此寄存器用于写命令的参数。
data寄存器
data寄存器是负责管理数据的，其作用是读取或写入数据。 数据的读写还是越快越好，所以此寄存器较其他寄存器宽一些， 16位，在读硬盘时，硬盘准备好的数据后，硬盘控制器将其放在内部的缓冲区中，不断读此寄存器便是读出缓冲区中的全部数据。 在写硬盘时，我们要把数据源源不断地输送到此端口，数据便被存入缓冲区里，硬盘控制器发现这个缓冲区中有数据了，便将此处的数据写入相应的扇区中。
Error寄存器和Feature寄存器
读硬盘时，端口0x171或0x1F1的寄存器名字叫Error寄存器，只在读取硬盘失败时有用，里面才会记录失败的信息，尚未读取的扇区数在Sector count寄存器中。 在写硬盘时，此寄存器有了别的用途，所以有了新的名字，叫Feature寄存器。 有些命令需要指定额外参数，这些参数就写在Feature寄存器中。 这两个寄存器都是8位宽度。
Sector count寄存器
Sector count寄存器用来指定待读取或待写入的扇区数。 硬盘每完成一个扇区，就会将此寄存器的值减1，所以如果中间失败了，此寄存器中的值便是尚未完成的扇区。 这是8位寄存器，最大值为255，若指定为0，则表示要操作256个扇区。
LBA寄存器和device寄存器
硬盘中的扇区在物理上是用”柱面磁头-扇区”来定位的（Cylinder Head Sector），简称为CHS。对于磁头来说用”柱面磁头-扇区”来定位很直观。
为了对人来说比较直观的寻址方法，我们希望磁盘中扇区从0开始依次递增编号，不用考虑扇区所在的物理结构，也就是LBA，这是一种逻辑上为扇区址的方法，全称为逻辑块地址（Logical Block Address）。
LBA有两种，一种是LBA28，用28位比特来描述一个扇区的地址。最大寻址范围是2的28次方等于268435456个扇区，每个扇区是512字节，最大支持128GB。我们这里为图简单，采用LBA28模式。由于128GB已经不能满足日益增长的存储需求，硬盘越来越大了，得有相匹配的寻址方法与之配套，于是要介绍的另外一种是LBA48，用48位比特来描述一个扇区的地址，最大可寻址范围是2的48次方，等于281474976710656个扇区，乘以512字节后，最大支持131072TB，即128PB
介绍完了LBA，现在可以说LBA寄存器了，这里有LBA low、LBA mid、LBA high三个，它们三个都是8位宽度的。 LBA low寄存器用来存储28位地址的第0~7位， LBA mid寄存器用来存储第8~15位，LBA high寄存器存储第16~23位。在之前说过了， device寄存器是个杂项，它的宽度是 8 位。 在此寄存器的低 4 位用来存储LBA地址的第24~27位。 结合上面的三个LBA寄存器。 第4位用来指定通道上的主盘或从盘，0代表主盘，1代表从盘。 第6位用来设置是否启用LBA方式，1代表启用LBA模式，0 代表启用CHS模式。 另外的两位:第 5 位和第 7 位是固定为 1 的，称为 MBS 位。

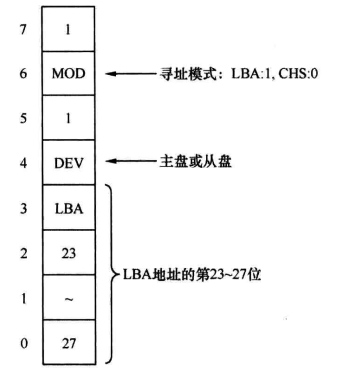

device寄存器示意图：
Status寄存器和command寄存器
在读硬盘时，端口 0x1F7 或 0x177 的寄存器名称是 Status，它是 8 位宽度的寄存器，用来给出硬盘的状态信息。 第0位是ERR位，如果此位为1，表示命令出错了，具体原因可见error寄存器。 第3位是data request 位，如果此位为 1，表示硬盘已经把数据准备好了，主机现在可以把数据读出来。 第6 位是 DRDY，表示硬盘就绪，此位是在对硬盘诊断时用的，表示硬盘检测正常，可以继续执行一些命令。 第7位是BSY位，表示硬盘是否繁忙，如果为1表示硬盘正忙着，此寄存器中的其他位都无效。 另外的4位暂不关注。
在写硬盘时，端口 0x1F7 或 0x177 的寄存器名称是 command，和上面说过的 error 和feature 寄存器情况一样，只是用途变了，所以换了个名字表示新的用途，它和status寄存器是同一个。 此寄存器用来存储让硬盘执行的命令，只要把命令写进此寄存器，硬盘就开始工作了。

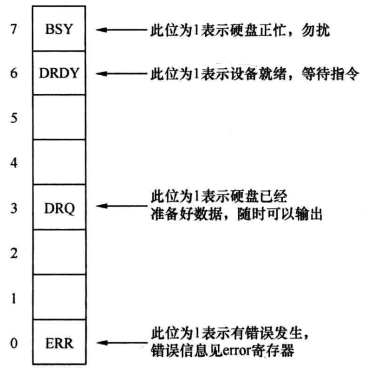

Status寄存器示意图：
常用命令
在咱们的系统中，主要使用了三个命令。
- identify： 0xEC 即硬盘识别。
- read sector: 0x20 即读扇区。
- write sector: 0x30 即写扇区。
硬盘操作方法
硬盘操作要约定好步骤，才能相互配合，步骤如下：
- 先选择通道，往该通道的sector count寄存器中写入待操作的扇区数。
- 往该通道上的三个LBA寄存器写入扇区起始地址的低24位。
- 往device寄存器中写入LBA地址的24~27位，并置第6位为1，使其为LBA模式，设置第4位，选择操作的硬盘(master硬盘或slave硬盘)。
- 往该通道上的command寄存器写入操作命令。
- 读取该通道上的 status 寄存器，判断硬盘工作是否完成。
- 如果以上步骤是读硬盘，进入下一个步骤。 否则，完工。
- 将硬盘数据读出。
对于从硬盘读取数据后的处理，以下是常用的数据传送方式：
- 无条件传送方式：在程序中直接将数据从存储器的指定位置传送到目标位置，不需要进行特定的条件检查或等待。硬盘不符合该方法。
- 查询传送方式：在程序中通过查询（轮询）硬件状态的方式，确认硬件是否已经准备好数据，然后再进行数据传送。这种方式适合于需要等待硬件就绪的情况。比如status寄存器。
- 中断传送方式：硬件完成操作后，会向CPU发送中断信号（硬件中断请求IRQ），CPU收到中断后，暂停当前执行的程序，转而执行与中断相关的中断服务程序（ISR），在ISR中完成数据传送等操作。
- 直接存储器存取方式 (DMA)：DMA允许外设（如硬盘控制器）直接访问系统内存，而无需CPU的介入，从而实现高速数据传输。在DMA方式下，硬盘可以直接将数据传输到指定的内存区域，减少CPU的负担和数据传输延迟。需要硬件支持。
- I/O 处理机传送方式：这种方式通常指的是通过专门的I/O处理机或者协处理器来处理数据传输。这些设备具有自己的指令集和寄存器，能够独立于CPU执行数据传输任务，从而提高系统的效率和并行处理能力。需要硬件支持。
硬盘不符合第1 种方法，因为它需要在某种条件下才能传输。 第4种和第5 种需要单独的硬件支持，所以在我们采用第2、3这两种软件传输方式。
2.代码演示
目前，操作系统已经实现了一个简单的引导程序，接下来就是把Loader程序加载到内存里。
修改前面的程序，改名为mbr.asm，使用mbr加载Loader
;将loader放入0x900
LOADER_BASE_ADDR equ 0x900
;表示已LBA方式，我们的loader在第2块扇区
LOADER_START_SECTOR equ 0x2
SECTION MBR vstart=0x7c00
mov ax,cs
mov ds,ax
mov es,ax
mov ss,ax
mov fs,ax
mov sp,0x7c00
mov ax,0xb800
mov gs,ax
;清屏
mov ax, 0600h
mov bx, 0700h
mov cx,0
mov dx,184fh ;(80,25)
int 10h
;输出当前我们在MBR
mov byte [gs:0x00], '1'
mov byte [gs:0x01], 0x94
mov byte [gs:0x02], ' '
mov byte [gs:0x03], 0x94
mov byte [gs:0x04], 'M'
mov byte [gs:0x05], 0x94
mov byte [gs:0x06], 'B'
mov byte [gs:0x07], 0x94
mov byte [gs:0x08], 'R'
mov byte [gs:0x09], 0x94
mov eax,LOADER_START_SECTOR ;LBA 读入的扇区
mov bx,LOADER_BASE_ADDR ;写入的地址
mov cx,1 ;等待读入的扇区数
call rd_disk ;以下读取程序的起始部分（一个扇区）
jmp LOADER_BASE_ADDR ;调到实际的物理内存
rd_disk:
;eax LBA的扇区号
;bx 数据写入的内存地址
;cx 读入的扇区数
mov esi,eax ;备份eax
mov di,cx ;备份cx
;读写硬盘
; 第1步：设置要读取的扇区数
mov dx, 0x1f2
mov al, cl
out dx, al ; 读取的扇区数
mov eax,esi ; 恢复 ax
; 第二步：将LBA的地址存入0x1f3 ~ 0x1f6
;LBA地址7-0位写入端口0x1f3
mov dx, 0x1f3
out dx,al
;LBA地址15-8位写给端口0x1f4
mov cl,8
shr eax,cl
mov dx,0x1f4
out dx,al
;LBA地址23-16位写给端口0x1f5
shr eax,cl
mov dx,0x1f5
out dx,al
shr eax,cl
and al,0x0f ; 1ba 第 24~27 位
or al,0xe0 ;设置7-4位为1110，此时才是lBA模式
mov dx,0x1f6
out dx,al
;第三步 向0x1f7写入读命令
mov dx,0x1f7
mov al,0x20
out dx,al
;第四步 检测硬盘状态
.not_ready:
nop
in al,dx
and al,0x88; 4位为1，表示可以传输，7位为1表示硬盘忙
cmp al,0x08
jnz .not_ready
;第 5 步：从0x1f0端口读数据
mov ax,di
mov dx, 256
mul dx
mov cx,ax
mov dx,0x1f0
.go_on:
in ax,dx
mov [bx],ax
add bx,2
loop .go_on
ret
times 510 - ($-$$) db 0
dw 0xaa55
代码解释：
用于从硬盘读取一个扇区的数据，并将其加载到内存中的指定位置后跳转执行。
LOADER_BASE_ADDR 定义了 loader 在内存中的位置， MBR 要把 loader 从硬盘读入后放到此处。 如前所述，它的值是 0x900，说明将来 loader 会在内存地址 0x900 处。
LOADER_START_SECTOR定义了loader在硬盘上的逻辑扇区地址，即LBA地址。 等于0x2，说明loader放在了第2块扇区。
;将loader放入0x900 LOADER_BASE_ADDR equ 0x900 ;表示已LBA方式，我们的loader在第2块扇区 LOADER_START_SECTOR equ 0x2
指定 MBR 的代码段起始地址为 0x7c00。
SECTION MBR vstart=0x7c00
前面说过$属于“隐式地”藏在本行代码前的标号，也就是编译器给当前行安排的地址，$$指代本 section 的起始地址，此地址同样是编译器给安排的。section含有vstart=0x7c00，故该节中的数据地址以0x7c00为起始编址。 此0x7c00便是虚拟的地址。
$$在编译后被替换为vstart的值0x7c00， $$以该节的虚拟起始地址为主。
设置段和栈：
使用 mov 指令将各个段寄存器（ds, es, ss, fs, gs）设置为当前代码段 cs。
将栈指针 sp 设置为 0x7c00，这是标准的引导扇区加载地址。
SECTION MBR vstart=0x7c00
mov ax,cs
mov ds,ax
mov es,ax
mov ss,ax
mov fs,ax
mov sp,0x7c00
mov ax,0xb800
mov gs,ax
清屏：
使用 int 10h 中断调用来清屏，使用 mov 指令设置寄存器来配置清屏参数。
;清屏
mov ax, 0600h
mov bx, 0700h
mov cx,0
mov dx,184fh ;(80,25)
int 10h
在屏幕上输出 “MBR”：
将字符 ‘1’、空格、’M’、’B’、’R’ 依次写入屏幕内存地址 0xb800:0x00 处，使用 mov byte 指令完成。
;输出当前我们在MBR
mov byte [gs:0x00], '1'
mov byte [gs:0x01], 0x94
mov byte [gs:0x02], ' '
mov byte [gs:0x03], 0x94
mov byte [gs:0x04], 'M'
mov byte [gs:0x05], 0x94
mov byte [gs:0x06], 'B'
mov byte [gs:0x07], 0x94
mov byte [gs:0x08], 'R'
mov byte [gs:0x09], 0x94
从硬盘读取 loader 到内存：
汇编语言能够直接操作寄存器，所以其传递参数可以直接存储在寄存器，也可以用栈。 如果需要用到某个正在使用中的寄存器，只要提前把该寄存器备份好就行了，如备份到其他寄存器或压入栈中。 此函数需要三个参数，我们选择用 eax、bx、cx 寄存器来传递参数。
这里补充一下：
- eax 是 ax 的扩展，即 eax 包含了 ax 中的所有内容，并在高位添加了额外的16位数据，使其成为32位寄存器。
- 当你在操作中使用 ax 时，实际上也在影响 eax 中对应的部分，因为 ax 是 eax 的一部分。
将要读取的扇区号（LBA格式）放入 eax，加载到的内存地址放入 ebx，读取的扇区数放入 ecx，
我们要读一个简单的 loader，其大小肯定不会超过 512 字节，所以此处读入的扇区数置为 1 即可。
用寄存器bx来指定数据从硬盘读进来后放在内存中的位置。 在这里，bx寄存器值为LOADER BASE ADDR，即0x900。
调用 rd_disk 过程来实际执行硬盘读取操作。
mov eax,LOADER_START_SECTOR ;LBA 读入的扇区 mov bx,LOADER_BASE_ADDR ;写入的地址 mov cx,1 ;等待读入的扇区数 call rd_disk ;以下读取程序的起始部分（一个扇区） jmp LOADER_BASE_ADDR ;调到实际的物理内存
rd_disk 过程：
这部分代码通过硬盘控制器端口（如0x1f2, 0x1f3等）进行 LBA 模式的数据读取操作，具体细节包括设置读取的扇区数、LBA 地址、发送读命令等。具体实现了硬盘读取的各个步骤。
rd_disk:
; eax为LBA的扇区号
; bx为数据写入的内存地址
; cx为读入的扇区数
mov esi, eax ; 备份eax到esi
mov di, cx ; 备份cx到di
; 读写硬盘
; 第一步：设置要读取的扇区数
mov dx, 0x1f2 ; 设置端口号为0x1f2
mov al, cl ; 将要读取的扇区数加载到al寄存器
out dx, al ; 将al寄存器的值输出到端口0x1f2，设置要读取的扇区数
mov eax, esi ; 恢复eax的值
; 第二步：将LBA地址存入0x1f3 ~ 0x1f6
; 将LBA地址的低8位写入端口0x1f3
mov dx, 0x1f3
out dx, al
; 将LBA地址的8~15位写入端口0x1f4
mov cl, 8
shr eax, cl
mov dx, 0x1f4
out dx, al
; 将LBA地址的16~23位写入端口0x1f5
shr eax, cl
mov dx, 0x1f5
out dx, al
; 将LBA地址的24~27位写入端口0x1f6
shr eax, cl
and al, 0x0f ; 清除高位，保留低4位
or al, 0xe0 ; 设置7-4位为1110，即设置为LBA模式
mov dx, 0x1f6
out dx, al
; 第三步：向0x1f7写入读命令
mov dx, 0x1f7
mov al, 0x20 ; 设置读取命令
out dx, al
; 第四步：检测硬盘状态
.not_ready:
nop
in al, dx ; 从0x1f7端口读取状态到al寄存器
and al, 0x88 ; 检查第4位和第7位，若为1则硬盘可以传输，第7位为1表示硬盘忙
cmp al, 0x08 ; 检查状态是否为0x08
jnz .not_ready ; 若状态不为0x08，则继续等待
; 第五步：从0x1f0端口读取数据
mov ax, di ; ax = di
mov dx, 256 ; dx = 256
mul dx ; ax = ax * dx
mov cx, ax ; cx = ax
mov dx, 0x1f0 ; dx = 0x1f0
.go_on:
in ax, dx ; 从0x1f0端口读取数据到ax寄存器
mov [bx], ax ; 将读取的数据写入内存地址bx
add bx, 2 ; bx = bx + 2，即移动到下一个字
loop .go_on ; 循环读取数据，直到读取完指定的扇区数
ret ; 返回
备份读取的扇区数到di寄存器， di寄存器是16位的，和cx大小一致。 cx的值会在读取数据时用到，所以在此提前备份。
rd_disk:
;eax LBA的扇区号
;bx 数据写入的内存地址
;cx 读入的扇区数
mov esi,eax ;备份eax
mov di,cx ;备份cx
按照我们操作硬盘的约定，先选定一个通道，再往sector count寄存器中写扇区数。 往端口中写入数据用out指令，注意out指令中dx寄存器是用来存储端口号的。
我们的虚拟硬盘属于ata0，是Primary通道，所以其sector count寄存器是由0x1f2端口来访问的。
; 读写硬盘 ; 第一步：设置要读取的扇区数 mov dx, 0x1f2 ; 设置端口号为0x1f2 mov al, cl ; 将要读取的扇区数加载到al寄存器 out dx, al ; 将al寄存器的值输出到端口0x1f2，设置要读取的扇区数 mov eax, esi ; 恢复eax的值
将LBA地址写入三个LBA寄存器和device寄存器的低4位。 端口0x1f3是寄存器LBA low，端口0x1f4是寄存器LBA mid，端口0x1f5是寄存器LBA high。 shr指令是逻辑右移指令，这里主要通过此指令置换出地址的相应部分，写入相应的 LBA 寄存器。 “or al,0xe0”，用了 or指令和0xe0做或运算，拼出device寄存器的值。 高4位为e，即高4位的二进制表示为1110，其第5位和第7位固定为1，第6位为1表示启用LBA。
; 第二步：将LBA地址存入0x1f3 ~ 0x1f6 ; 将LBA地址的低8位写入端口0x1f3 mov dx, 0x1f3 out dx, al ; 将LBA地址的8~15位写入端口0x1f4 mov cl, 8 shr eax, cl mov dx, 0x1f4 out dx, al ; 将LBA地址的16~23位写入端口0x1f5 shr eax, cl mov dx, 0x1f5 out dx, al ; 将LBA地址的24~27位写入端口0x1f6 shr eax, cl and al, 0x0f ; 清除高位，保留低4位 or al, 0xe0 ; 设置7-4位为1110，即设置为LBA模式 mov dx, 0x1f6 out dx, al
这里就是写入命令，因为我们这里是读操作，所以读扇区的命令是0x20。 通过out指令写入command端口0x1f7后，硬盘就开始工作了。
;第三步 向0x1f7写入读命令 mov dx,0x1f7 mov al,0x20 out dx,al
这里检测status寄存器的BSY位。由于status寄存器依然是0x1f7端口，所以不需要再为dx重新赋值。nop表示空操作，即什么也不做，只是为了增加延迟，相当于sleep了一小下, 目的是减少打扰硬盘的工作。对同一端口在读写两种操作时有不同的用途，在读硬盘时，此端口中的值是硬盘的工作状态。
将Status寄存器的值读入到al寄存器，通过and操作，保留第4位和第7位，第4位若为1，表示数据已经准备好，可以传输了。若第7位为1，表示硬盘现在正忙着。只要判断第4位是否为1就好了，用cmp指令和0x08做减法运算，判断第4位是否为1，cmp指令并不改变操作数的值，只是根据结果去设置标志位，从而我们根据标志位反着去判断结果。
cmp指令会影响的标志位有ZF，CF、PF等，这里咱们借助ZF位来判断cmp的结果。
具体来说，cmp 指令的语法如下：
cmp destination,source
其中，destination 和 source 可以是寄存器、内存地址或立即数。cmp 指令执行时，它会计算 destination – source 的结果，并根据计算结果设置条件标志位.
比如ZF (Zero Flag)：如果结果为零，则置位（1），否则清零（0）。
于是用jnz .not_ready来判断结果是否不等于0，即若等于0，则status寄存器的第4位为1，这表示可以读数据了。若不等于 0，说明 status 寄存器的第 4 位为 0，表示硬盘正忙（此时 status 寄存器第 7 位肯定为 1）。.not_ready是个标号，于是跳回去继续判断硬盘状态，直到硬盘把数据准备好才跳出这个循环。
; 第四步：检测硬盘状态
.not_ready:
nop
in al, dx ; 从0x1f7端口读取状态到al寄存器
and al, 0x88 ; 检查第4位和第7位，若为1则硬盘可以传输，第7位为1表示硬盘忙
cmp al, 0x08 ; 检查状态是否为0x08
jnz .not_ready ; 若状态不为0x08，则继续等待
这里完成从硬盘取数据的过程。 由于 data 寄存器是 16 位，即每次 in 操作只读入 2 字节，根据读入的数据总量（扇区数*512 字节）来求得执行 in指令的次数。
这里的乘法用mul指令，在实模式下，mul指令可以做8位乘法和16位乘法，
格式是: mul 操作数。
操作数可以是寄存器或内存。 乘法运算至少要有两个数参与才行，这里的操作数只是一个乘数，被乘数隐含在al或ax寄存器中。 如果操作数是8位，被乘数就是al寄存器的值，乘积就是16位，位于ax寄存器。 如果操作数是16位，被乘数就是ax寄存器的值，乘积就是32位，积的高16位在dx寄存器，积的低16位在ax寄存器。
我们进行的是 16 位的乘法，其结果是 32 位，但由于我知道这两个乘数 ax 的值和 dx 的值都不大，ax的实际的值其实是1，乘出来的这个结果，其高位是0，所以在第115行的”mov cx,ax”我们只将这个结果的低16位移入cx作为循环读取的次数。 此处用8位乘法不合适，因为256超过了8位寄存器表示的范围。
; 第五步：从0x1f0端口读取数据 mov ax, di ; ax = di mov dx, 256 ; dx = 256 mul dx ; ax = ax * dx mov cx, ax ; cx = ax mov dx, 0x1f0 ; dx = 0x1f0
这里通过循环来将数据写入bx寄存器指向的内存，每读入2个字节， bx所指的地址便+2。值得注意的是由于在实模式下偏移地址为16位，所以用bx只会访问到0~FFFFh的偏移。待写入的地址超过bx的范围时，从硬盘上读出的数据会把0x0000~0xfff的覆盖，所以此处加载的程序不能超过64KB，即2的16次方等于65536，由于本mbr是用来加载loader的，所以loader.bin要小于64KB才行。
同样不能把bx改为ebx，在实模式下， CPU依然会用16位偏移地址。这是实模式下访问内存的规定与缺陷“段基址+段内偏移地址”，段内偏移地址正因为是16位，只能访问 64KB 的段空间，所以才将段基址乘以 16来突破这 64KB，从而实现访问低调1MB 空间的。
返回指令ret，它用来从函数中返回。 如果我们没有定义函数，就不需要它了。 函数和一般代码相比，就是在被调用时，CPU会将返回地址压到栈中，所以在函数体中，要用ret指令将栈中的返回地址重新加载到程序计数器中，如cs: ip，这样程序便恢复到之前的执行顺序了。
.go_on:
in ax, dx ; 从0x1f0端口读取数据到ax寄存器
mov [bx], ax ; 将读取的数据写入内存地址bx
add bx, 2 ; bx = bx + 2，即移动到下一个字
loop .go_on ; 循环读取数据，直到读取完指定的扇区数
ret ; 返回

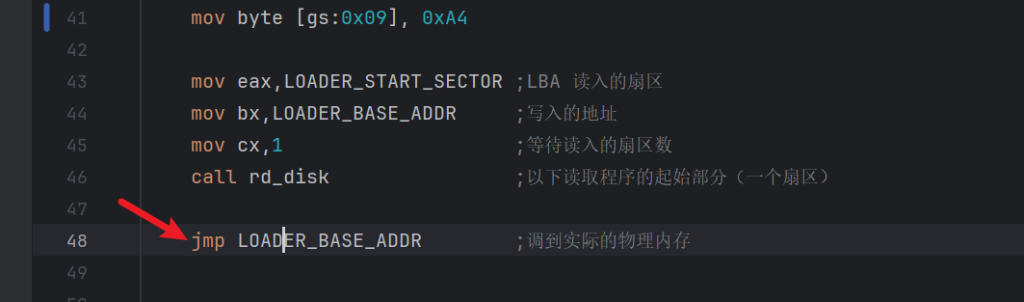

然后程序便回到了这里，
这是个跳转的指令。 jmp指令和call指令是必不可少的，jmp表示一去不回头，call表示去了还回来。各有各的用途。这里是MBR交出接力棒的一刻，采用jmp是唯一合适的选择。Jmp的操作数是LOADER_BASE_ADDR，即0x900，这是要跳到内核加载器。
然后跳到Loader.asm
LOADER_BASE_ADDR equ 0x900 section loader vstart=LOADER_BASE_ADDR mov ax,0xb800 ;指向文本模式的显示缓冲区 mov es,ax mov byte [es:0x00],'O' mov byte [es:0x01],0x07 mov byte [es:0x02],'K' mov byte [es:0x03],0x06 jmp $

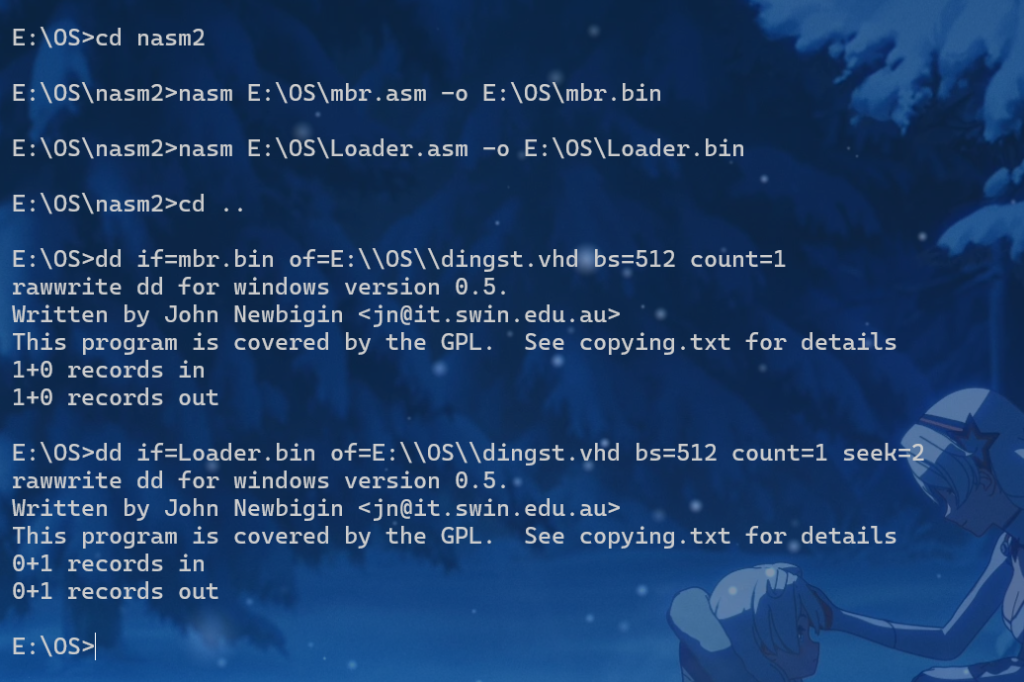

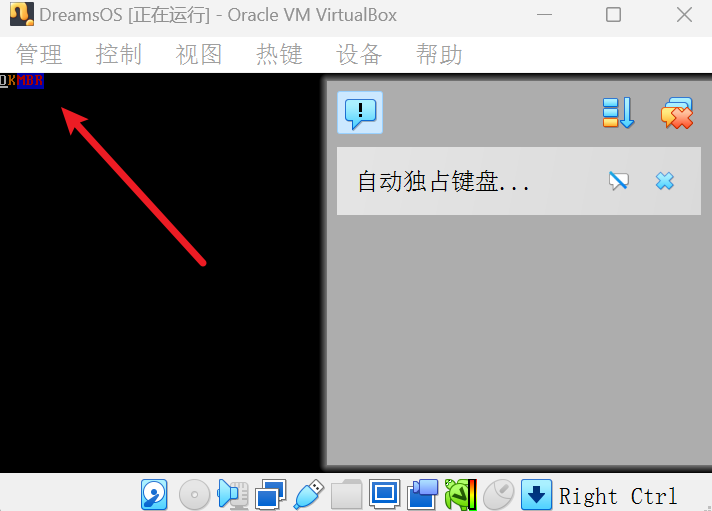

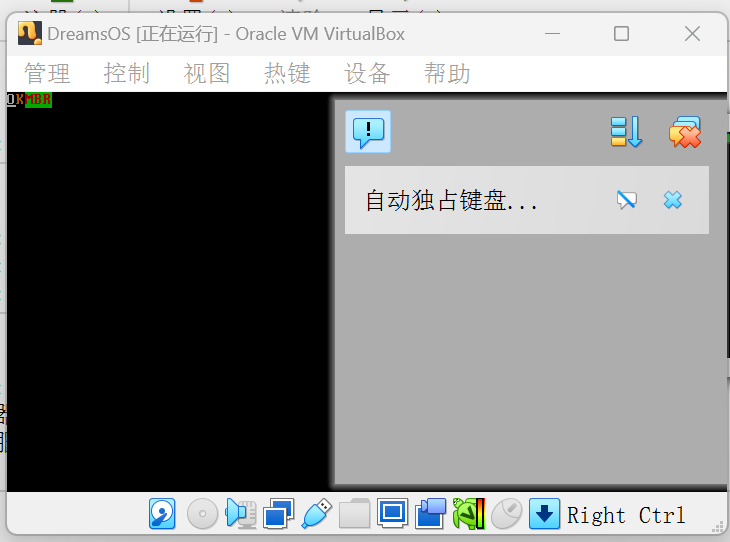

编译查看效果
nasm E:\OS\mbr.asm -o E:\OS\mbr.bin
nasm E:\OS\Loader.asm -o E:\OS\Loader.bin
dd if=mbr.bin of=E:\\OS\\dingst.vhd bs=512 count=1
dd if=Loader.bin of=E:\\OS\\dingst.vhd bs=512 count=1 seek=2
为了方便，我们提取出公用的配置boot.inc
boot.inc 是我们的配置文件，关于加载器的配置信息就写在里面，今后还会在此添加更多的配置信息。
这是nasm提供的宏，和C语言中的宏是一回事，C语言中的宏是由#define指令来实现的。
nasm 中的语法是:宏名 equ 值
; 将loader放入0x900 LOADER_BASE_ADDR equ 0x900 ;表示已LBA方式,我们的loader在第2块扇区 LOADER_START_SECTOR equ 0x2

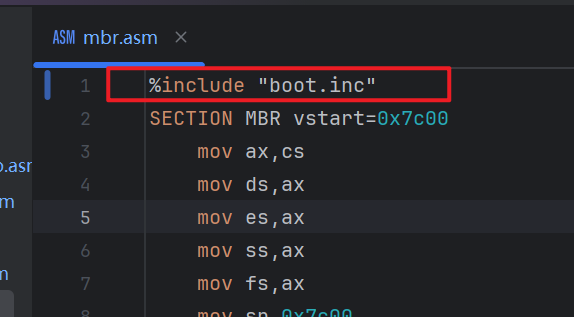

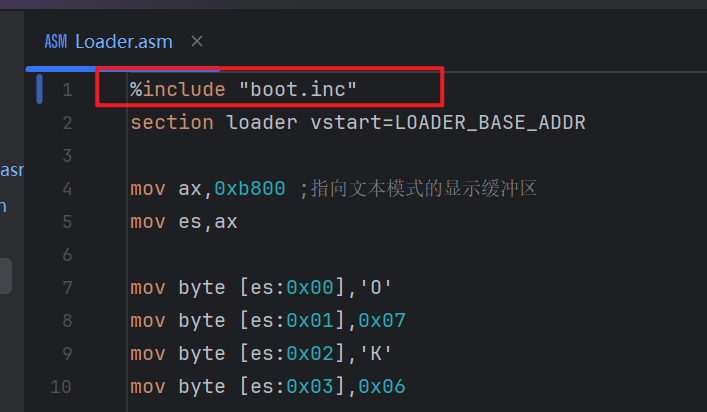

MBR和Loader引用它

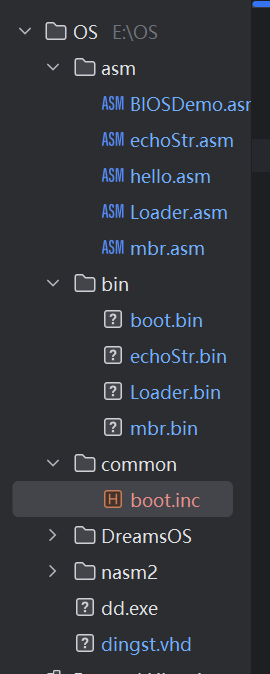

我们整理一下目录结构

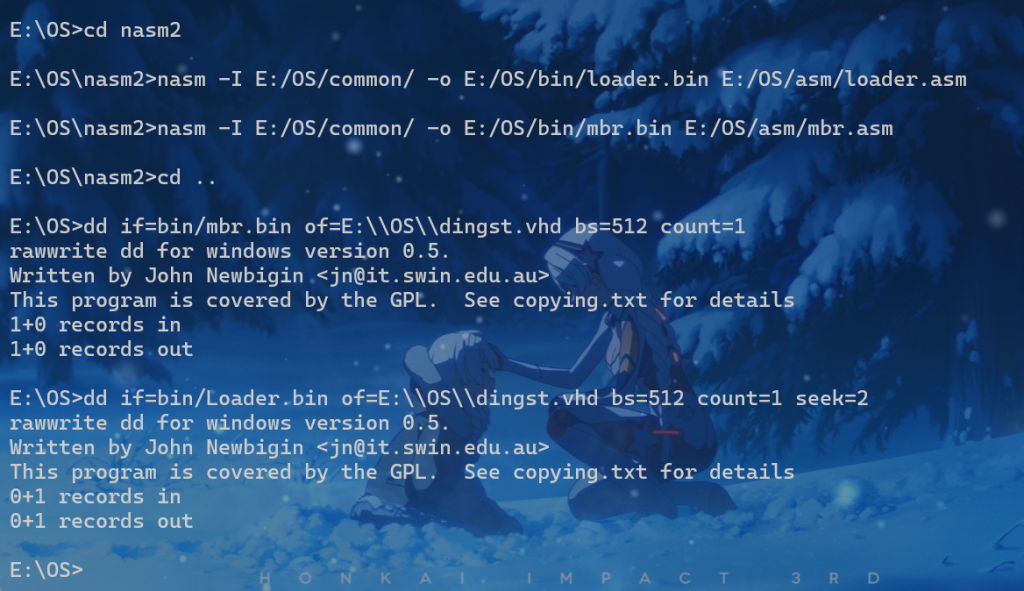

编译时-I添加一个包含文件的路径。
nasm -I E:/OS/common/ -o E:/OS/bin/loader.bin E:/OS/asm/loader.asm
nasm -I E:/OS/common/ -o E:/OS/bin/mbr.bin E:/OS/asm/mbr.asm
dd if=bin/mbr.bin of=E:\\OS\\dingst.vhd bs=512 count=1
dd if=bin/Loader.bin of=E:\\OS\\dingst.vhd bs=512 count=1 seek=2
