代码参考自于几本经典著作，包括《操作系统真象还原》、《一个64位操作系统的设计与实现》以及《ORANGE’S：一个操作系统的实现》。
1.概述
linux2.6内核是用detect_memory函数来获取内存容量的。 其函数在本质上是通过调用BIOS中断0x15实现的，分别是BIOS中断0x15的3个子功能，子功能号要存放到寄存器EAX或AX中，如下。
EAX=0xE820:遍历主机上全部内存。
AX=0xE801： 分别检测低 15MB 和 16MB~4GB 的内存，最大支持 4GB。
AH=0x88：最多检测出 64MB 内存，实际内存超过此容量也按照 64MB 返回。
2.利用0xe820 获取内存
这种方式BIOS只返回一种类型的内存信息，直到将所有内存类型返回完毕。
子功能0xE820返回的内存信息的内容是用地址范围描述符来描述的，用于存储这种描述符的结构称之为地址范围描述符(Address Range Descriptor Structure，ARDS)，共20字节

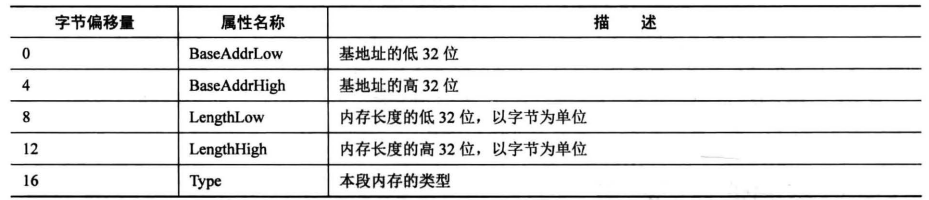

结构如下：
每次int 0x15之后，BIOS就返回这样一个结构的数据。 ARDS结构中用64位宽度的属性来描述这段内存基地址(起始地址)及其长度，所以表中的基地址和长度都分为低32位和高32位两部分。

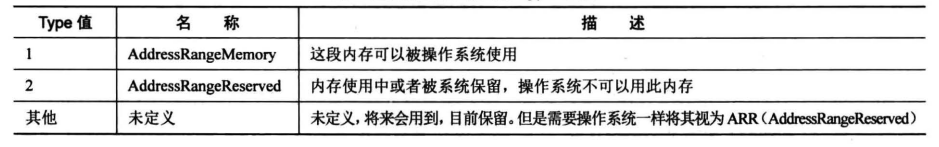

其中的 Type 字段用来描述这段内存的类型

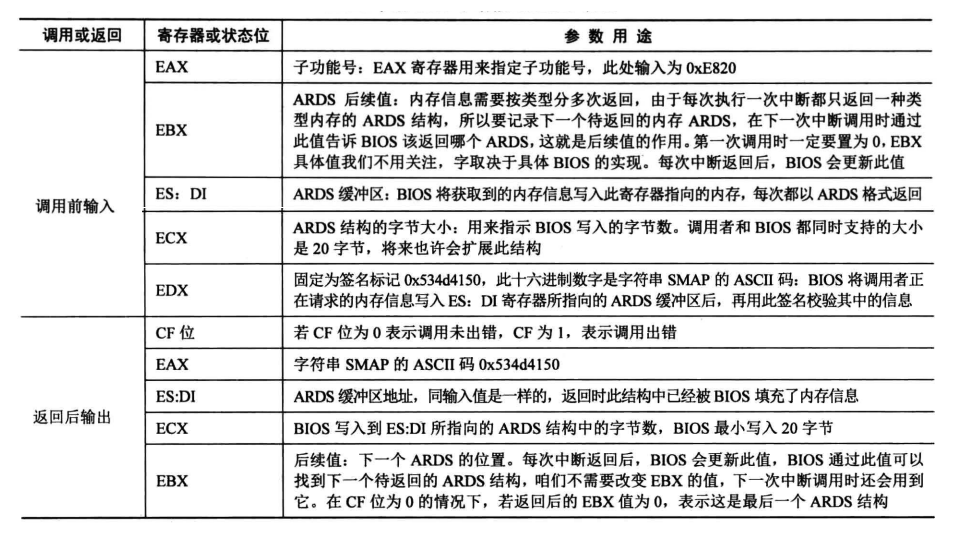

使用此中断的方法
此中断的调用步骤如下：
- 填写好“调用前输入”中列出的寄存器。
- 执行中断调用 int 0x15。
- 在CF位为0的情况下，“返回后输出”中对应的寄存器便会有对应的结果。
3.利用0xe801 获取内存
这个方法只能识别 4GB 内存

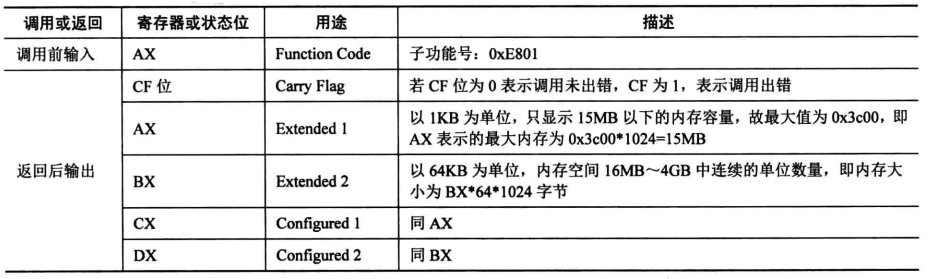

使用方法如下：
低于15MB的内存以1KB为单位大小来记录，单位数量在寄存器AX和CX中记录，其中AX和CX的值是一样的，所以在15MB空间以下的实际内存容量=AX*1024。即0x3c00*1024=15MB
16MB~4GB是以64KB为单位大小来记录的，单位数量在寄存器BX和DX中记录，其中BX和DX的值是一样的，所以16MB以上空间的内存实际大小=BX*64*1024。
区分16MB以上即以下是为了兼容，80286拥有24位地址线，其寻址空间是16MB。当时有一些ISA设备要用到地址15MB以上的内存作为缓冲区，也就是此缓冲区为1MB大小，所以硬件系统就把这部分内存保留下来，操作系统不可以用此段内存空间。
此中断的调用步骤如下：
- 将AX寄存器写入0xE801。
- 执行中断调用 int 0x15。
- 在CF位为0的情况下， “返回后输出”中对应的寄存器便会有对应的结果
4.利用0x88 获取内存
这个方法只能识别最大64MB 的内存，即使内存容量大于64MB，不过只会显示63MB，因为此中断只会显示1MB之上的内存，不包括这1MB。所以使用时要加入1MB

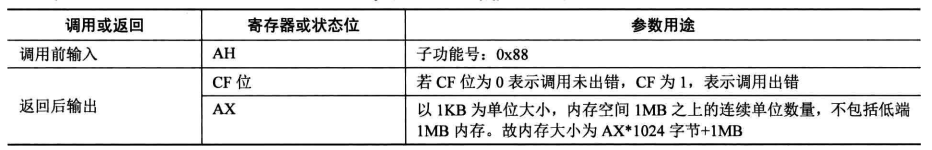

中断返回后, AX寄存器中的值，其单位是1KB。
此中断的调用步骤如下:
- 将AX寄存器写入0x88。
- 执行中断调用 int 0x15。
- 在CF位为0的情况下， “返回后输出”中对应的寄存器便会有对应的结果。
5.代码更改
更改loader.asm
%include "boot.inc"
section loader vstart=LOADER_BASE_ADDR ; 程序开始的地址
LOADER_STACK_TOP equ LOADER_BASE_ADDR ; 栈顶地址
;构建gdt及其内部的描述符
GDT_BASE: dd 0x00000000
dd 0x00000000
CODE_DESC: dd 0x0000FFFF
dd DESC_CODE_HIGH4
DATA_STACK_DESC: dd 0x0000FFFF
dd DESC_DATA_HIGH4
VIDEO_DESC: dd 0x80000007 ; limit=(0xbffff-0xb8000)/4k=0x7
dd DESC_VIDEO_HIGH4 ; 此时dpl为0
GDT_SIZE equ $ - GDT_BASE
GDT_LIMIT equ GDT_SIZE - 1
times 60 dq 0 ; 此处预留60个描述符的slot
SELECTOR_CODE equ (0x0001<<3) + TI_GDT + RPL0 ; 第一个选择子
SELECTOR_DATA equ (0x0002<<3) + TI_GDT + RPL0 ; 第二个选择子
SELECTOR_VIDEO equ (0x0003<<3) + TI_GDT + RPL0 ; 第三个选择子
total_mem_bytes dd 0 ; 保存内存容量，以字节为单位
; 以下是定义gdt的指针，前2字节是gdt界限，后4字节是gdt起始地址
gdt_ptr dw GDT_LIMIT
dd GDT_BASE
ards_buf times 244 db 0 ; 人工对齐:total_mem_bytes4字节+gdt_ptr6字节+ards_buf244字节+ards_nr2,共256字节
ards_nr dw 0 ; 用于记录ards结构体数量
loader_start:
; 获取内存容量，int 15, ax = E820h
xor ebx, ebx ;第一次调用时，ebx值要为0
mov edx, 0x534d4150 ;edx只赋值一次，循环体中不会改变
mov di, ards_buf ;ards结构缓冲区
.e820_mem_get_loop: ;循环获取每个ARDS内存范围描述结构
mov eax, 0x0000e820 ;执行int 0x15后,eax值变为0x534d4150,所以每次执行int前都要更新为子功能号。
mov ecx, 20 ;ARDS地址范围描述符结构大小是20字节
int 0x15
jc .e820_failed_so_try_e801 ;若cf位为1则有错误发生，尝试0xe801子功能
add di, cx ;使di增加20字节指向缓冲区中新的ARDS结构位置
inc word [ards_nr] ;记录ARDS数量
cmp ebx, 0 ;若ebx为0且cf不为1,这说明ards全部返回，当前已是最后一个
jnz .e820_mem_get_loop
;在所有ards结构中，找出(base_add_low + length_low)的最大值，即内存的容量。
mov cx, [ards_nr] ;遍历每一个ARDS结构体,循环次数是ARDS的数量
mov ebx, ards_buf
xor edx, edx ;edx为最大的内存容量,在此先清0
.find_max_mem_area: ;无须判断type是否为1,最大的内存块一定是可被使用
mov eax, [ebx] ;base_add_low
add eax, [ebx+8] ;length_low
add ebx, 20 ;指向缓冲区中下一个ARDS结构
cmp edx, eax ;冒泡排序，找出最大,edx寄存器始终是最大的内存容量
jge .next_ards
mov edx, eax ;edx为总内存大小
.next_ards:
loop .find_max_mem_area
jmp .mem_get_ok
; 获取内存容量，int 15, ax = E801h
.e820_failed_so_try_e801:
mov ax,0xe801
int 0x15
jc .e801_failed_so_try88 ;若当前e801方法失败,就尝试0x88方法
; 先算出低15M的内存,ax和cx中是以KB为单位的内存数量,将其转换为以byte为单位
mov cx,0x400 ;cx和ax值一样,cx用做乘数
mul cx
shl edx,16
and eax,0x0000FFFF
or edx,eax
add edx, 0x100000 ;ax只是15MB,故要加1MB
mov esi,edx ;先把低15MB的内存容量存入esi寄存器备份
; 再将16MB以上的内存转换为byte为单位,寄存器bx和dx中是以64KB为单位的内存数量
xor eax,eax
mov ax,bx
mov ecx, 0x10000 ;0x10000十进制为64KB
mul ecx ;32位乘法,默认的被乘数是eax,积为64位,高32位存入edx,低32位存入eax.
add esi,eax ;由于此方法只能测出4G以内的内存,故32位eax足够了,edx肯定为0,只加eax便可
mov edx,esi ;edx为总内存大小
jmp .mem_get_ok
; 获取内存容量，int 15, ah = 0x88
.e801_failed_so_try88:
;int 15后，ax存入的是以kb为单位的内存容量
mov ah, 0x88
int 0x15
jc .error_hlt
and eax,0x0000FFFF
;16位乘法，被乘数是ax,积为32位.积的高16位在dx中，积的低16位在ax中
mov cx, 0x400 ;0x400等于1024,将ax中的内存容量换为以byte为单位
mul cx
shl edx, 16 ;把dx移到高16位
or edx, eax ;把积的低16位组合到edx,为32位的积
add edx,0x100000 ;0x88子功能只会返回1MB以上的内存,故实际内存大小要加上1MB
;将内存换为byte单位后存入total_mem_bytes处。
.mem_get_ok:
mov [total_mem_bytes], edx
.error_hlt: ;出错则挂起
hlt
; 进入保护模式三步骤
; 1.打开A20地址线
open_A20:
in al,0x92
or al,0000_0010B
out 0x92,al
; 2.加载gdt描述符
load_gdt:
lgdt [gdt_ptr]
; 3.修改cr0标志寄存器的PE位
change_cr0_PE:
mov eax, cr0
or eax, 0x00000001
mov cr0, eax
jmp SELECTOR_CODE:p_mode_start ; 刷新流水线，避免分支预测的影响
; 远跳将导致之前做的预测失效，从而起到了刷新的作用。
; 下面就是保护模式下的程序了
[bits 32]
p_mode_start:
mov ax, SELECTOR_DATA
mov ds, ax
mov es, ax
mov ss, ax
mov esp,LOADER_STACK_TOP
mov ax, SELECTOR_VIDEO
mov gs, ax
mov byte [gs:160], 'P'
jmp $
代码解释：
之前loader.asm需要jmp loader_start跳转，而mbr.asm会跳转指令jmp LOADER_BASE_ADDR，经过这两个跳转才执行到loader_start处的代码。

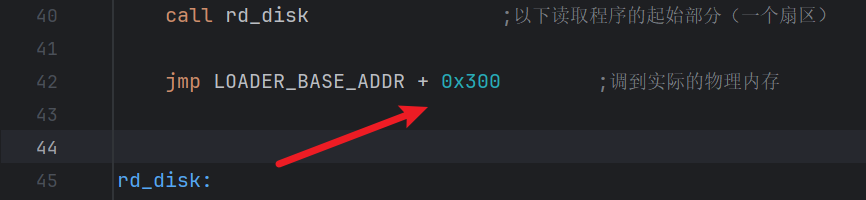

不过现在mbr.S中的跳转指令已经变成了jmp LOADER_BASE_ADDR + 0x300，多加了个0x300字节，跨过前面的数据部分，直接跳到loader_start。之所以这样做，是为对齐代码，因为在程序开头加个跳转指令，其机器码要占用3字节空间，原本在它之后定义的数据,其地址未对齐到偶数,这会影响硬件执行的速度。
mbr.asm的更改如下即可：
total_mem_bytes此变量用于存储获取到的内存容量，以字节为单位，加载到内存中的地址是0xb00。它前面有4个段描述符的定义,还有预留60个段描述槽位times 60 dq 0，段描述符大小是8字节，dq也是8字节，所以偏移量是(4+60)*8=512=0x200字节。loader的加载地址是0x900， 0x900+0x200=0xb00。
total_mem_bytes dd 0 ; 保存内存容量，以字节为单位
ards_buf times用来人工对齐，total_mem_bytes4字节+gdt_ptr6字节+ards_buf244字节+ards_nr2,共256字节，即0x100，total_mem_bytes的地址0x200，加上后所以loader_start在文件内的偏移地址是0x100+0x200=0x300。
ards_nr dw 0用于记录ards结构体数量
ards_buf times 244 db 0 ; 人工对齐:total_mem_bytes4字节+gdt_ptr6字节+ards_buf244字节+ards_nr2,共256字节 ards_nr dw 0 ; 用于记录ards结构体数量
BIOS 中断是实模式下的方法，只能在进入保护模式前调用。在实模式下用这三种方法检测完内存容量后再进入保护模式。如果一种方法获取失败，尝试另一种方法，若三种方法都失败了，由于无法获取内存信息，后续程序无法加载，只好停止运行。
这里是利用0xe820方法。此方法需要提前准备好一块数据缓冲区用于存放返回的ARDS结构，就是ards_buf。按照0xe820的调用方法， es: di存放缓冲区地址，由于es在mbr中已经赋值了，所以在第47行”mov di, ards_buf”，只为di赋值便可，每执行一次int 0x15后，寄存器eax，ebx，ecx都会更新。eax的值由之前的子功能号变成了字符串SMAP的ASCI码，ebx为新的后续值，ecx为实际写入缓冲区中的字节数。其中ebx咱们不用干涉，原方不动地作为输入即可。 eax和ecx寄存器每次调用前都要更新为正确的输入参数，所以放在了循环体中。接下来每得到一个ARDS结构后，便将di增加一个ARDS结构大小(这里是20字节)，以指向缓冲区中的下一个ARDS存放的位置，然后将变量ards nr加1，以记录ARDS的个数，用于在后面的代码中遍历所有ARDS，找出最大内存块。
.find_max_mem_area是找出最大的内存块。思路是对每一个ARDS结构中的BaseAddrLow与LengthLow相加求和，遍历完所有ARDS，值最大的则为内存容量，由于BaseAddrLow+LengthLow的单位是字节而无需转换，之后便直接跳转到.mem_get_ok，将此容量数写入变量total_mem_bytes，具体代码在后面mov [total_mem_bytes], edx。在此说明下，三种方法探测到的内存容量都是统一跳转到.mem_get_ok处后以字节形式写入到变量total_mem_bytes，所以三种方法中内存容量都要用 edx 来保存。
loader_start:
; 获取内存容量，int 15, ax = E820h
xor ebx, ebx ;第一次调用时，ebx值要为0
mov edx, 0x534d4150 ;edx只赋值一次，循环体中不会改变
mov di, ards_buf ;ards结构缓冲区
.e820_mem_get_loop: ;循环获取每个ARDS内存范围描述结构
mov eax, 0x0000e820 ;执行int 0x15后,eax值变为0x534d4150,所以每次执行int前都要更新为子功能号。
mov ecx, 20 ;ARDS地址范围描述符结构大小是20字节
int 0x15
jc .e820_failed_so_try_e801 ;若cf位为1则有错误发生，尝试0xe801子功能
add di, cx ;使di增加20字节指向缓冲区中新的ARDS结构位置
inc word [ards_nr] ;记录ARDS数量
cmp ebx, 0 ;若ebx为0且cf不为1,这说明ards全部返回，当前已是最后一个
jnz .e820_mem_get_loop
;在所有ards结构中，找出(base_add_low + length_low)的最大值，即内存的容量。
mov cx, [ards_nr] ;遍历每一个ARDS结构体,循环次数是ARDS的数量
mov ebx, ards_buf
xor edx, edx ;edx为最大的内存容量,在此先清0
.find_max_mem_area: ;无须判断type是否为1,最大的内存块一定是可被使用
mov eax, [ebx] ;base_add_low
add eax, [ebx+8] ;length_low
add ebx, 20 ;指向缓冲区中下一个ARDS结构
cmp edx, eax ;冒泡排序，找出最大,edx寄存器始终是最大的内存容量
jge .next_ards
mov edx, eax ;edx为总内存大小
.next_ards:
loop .find_max_mem_area
jmp .mem_get_ok
这里是利用0xe801探测内存容量。 在int 0x15执行中断后，先计算出低15MB内存空间的容量。 这里面用到了乘法指令mul，在16位乘法中，由于mul指令固定的乘数是寄存器AX，所以只给提供另一个乘数就行了，于是乘法指令格式是mul 16 位内存或16位寄存器。结果(积)是 32 位，高 16在 DX寄存器，低16位在AX寄存器。 由于寄存器AX和CX的单位是KB，这里要将获得的结果转换成字节，所以寄存器AX或CX要乘以1024，寄存器AX和CX值相同，随便用哪个做乘数皆可，由于固定的操作数AX，所以把CX的值覆盖为0x400，即1024。 这里用的是16位操作数乘法，积的高16位在DX寄存器，低16位在AX寄存器。 所以将EDX左移16位后再与AX做或运算便得到了完整32位的积。 在第85行将edx加了1MB，原因是获取到的内存总比实际大小少1MB，故在此“补偿”。 后面的乘法指令会破坏寄存器EDX的值，所以第86行将结果备份到寄存器ESI。
然后计算16MB之上的内存容量，结果存放在寄存器BX和DX，单位是64KB，所以也要将其转换为字节。 这里面用到了32位操作数的乘法， 32位乘法固定的乘数是EAX，同样也是再提供一个操作数就行了。 所以其指令格式为mul 32位内存或32位寄存器。 积为64位结果，高32位在EDX寄存器，低32位在EAX寄存器。
之后用寄存器BX初始化EAX寄存器的低16位AX (EAX的高16位已经由xor eax,eax清0)，EAX为固定的乘数，另一个乘数是0x10000，即64KB。 由于0xe801子功能只能测出4GB之内的内存容量，所以只需要乘积的低32位结果，也就是寄存器EAX的值就够了，最后再将备份在寄存器ES1中的低15MB空间的内存容量同EAX相加，存入变量total_mem_bytes中。
; 获取内存容量，int 15, ax = E801h
.e820_failed_so_try_e801:
mov ax,0xe801
int 0x15
jc .e801_failed_so_try88 ;若当前e801方法失败,就尝试0x88方法
; 先算出低15M的内存,ax和cx中是以KB为单位的内存数量,将其转换为以byte为单位
mov cx,0x400 ;cx和ax值一样,cx用做乘数
mul cx
shl edx,16
and eax,0x0000FFFF
or edx,eax
add edx, 0x100000 ;ax只是15MB,故要加1MB
mov esi,edx ;先把低15MB的内存容量存入esi寄存器备份
; 再将16MB以上的内存转换为byte为单位,寄存器bx和dx中是以64KB为单位的内存数量
xor eax,eax
mov ax,bx
mov ecx, 0x10000 ;0x10000十进制为64KB
mul ecx ;32位乘法,默认的被乘数是eax,积为64位,高32位存入edx,低32位存入eax.
add esi,eax ;由于此方法只能测出4G以内的内存,故32位eax足够了,edx肯定为0,只加eax便可
mov edx,esi ;edx为总内存大小
jmp .mem_get_ok
这里是用子功能0x88方法探测内存容量，解释如下：
- mov ah, 0x88: 设置寄存器 AH 的值为 0x88，表示要调用 BIOS 中断 15h 的子功能，以获取内存容量。
- int 0x15: 触发 BIOS 中断 15h，根据 AH 寄存器中的值执行相应的功能。
- jc .error_hlt: 检查进位标志 CF，如果设置（表示操作失败），则跳转到标签 .error_hlt 处处理错误。
- and eax, 0x0000FFFF: 清除 EAX 寄存器中的高16位，保留低16位，这是以 KB 为单位的内存容量。
- mov cx, 0x400 和 mul cx: 使用 CX 寄存器中的值 0x400（1024）来将 AX 中的内存容量从 KB 转换为字节。
- shl edx, 16 和 or edx, eax: 将 DX 寄存器中的值左移 16 位，并与 AX 中的值进行逻辑或操作，以合并成一个32位的值，表示以字节为单位的内存容量。
- add edx, 0x100000: 因为子功能 0x88 只返回 1MB 以上的内存，所以实际内存大小要加上 1MB
; 获取内存容量，int 15, ah = 0x88
.e801_failed_so_try88:
;int 15后，ax存入的是以kb为单位的内存容量
mov ah, 0x88
int 0x15
jc .error_hlt
and eax,0x0000FFFF
;16位乘法，被乘数是ax,积为32位.积的高16位在dx中，积的低16位在ax中
mov cx, 0x400 ;0x400等于1024,将ax中的内存容量换为以byte为单位
mul cx
shl edx, 16 ;把dx移到高16位
or edx, eax ;把积的低16位组合到edx,为32位的积
add edx,0x100000 ;0x88子功能只会返回1MB以上的内存,故实际内存大小要加上1MB
编译
nasm -I common/ -o bin/mbr.bin asm/mbr.asm nasm -I common/ -o bin/loader.bin asm/loader.asm sudo dd if=bin/mbr.bin of=/bochs/bin/dreams.img bs=512 count=1 conv=notrunc sudo dd if=bin/loader.bin of=/bochs/bin/dreams.img bs=512 count=2 seek=2 conv=notrunc
运行
sudo /bochs/bin/bochs -f /bochs/bin/bochsrc.disk
在控制台

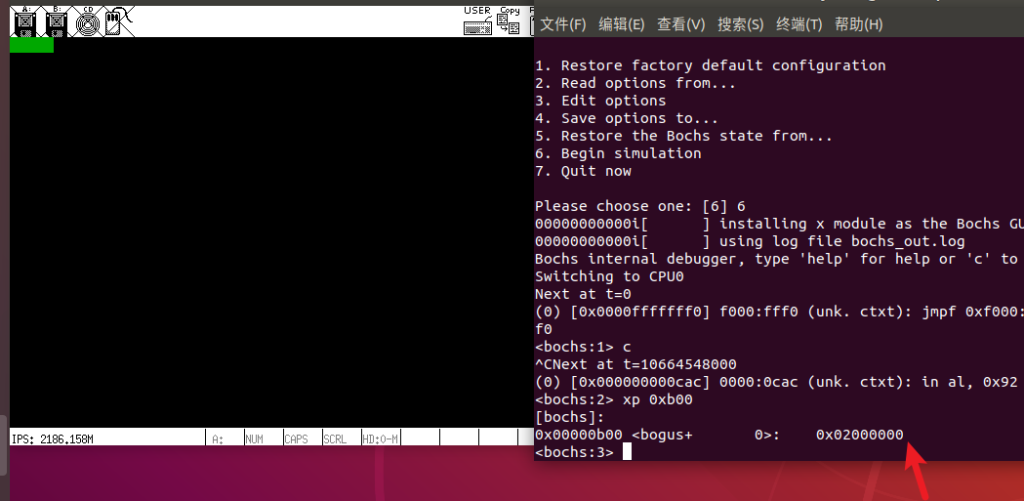

ctrl + c xp 0xb00

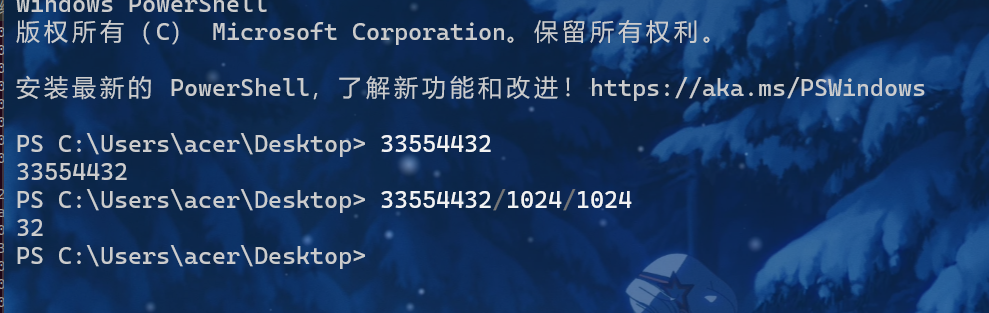

最后可以看到确实是32MB
6.参考
郑钢著操作系统真象还原
田宇著一个64位操作系统的设计与实现
丁渊著ORANGE’S：一个操作系统的实现
